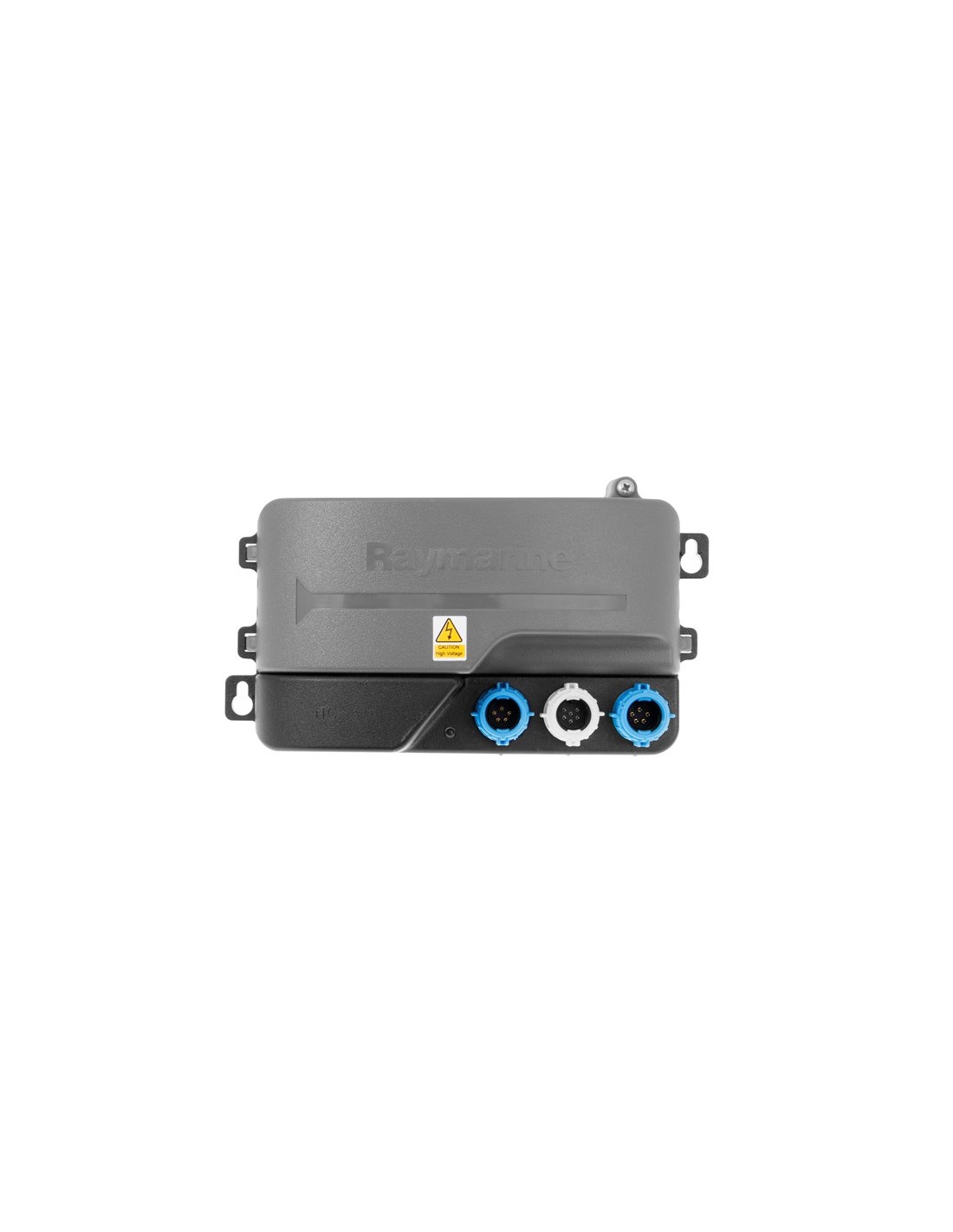

POD convertitore trasduttori Raymarine iTC-5
350,00 €
Tasse incluse
Spedito entro 3-4 giorni
Termini e condizioni
Spedizioni Veloci
Pagamenti Sicuri
 |
|
| CONNESSIONI DEL TRASDUTTORE | |
| Articolo | Descrizione |
| 1 | Rosso - Collegamento trasduttore velocità e temperatura mare |
| 2 | Arancione - Trasduttore Wind e connessione rotavecta |
| 3 | Giallo - |
| 4 | Verde - Collegamento del trasduttore di riferimento del timone |
| 5 | Blu - Collegamento del trasduttore di profondità |
| 6 | SeaTalk ng connessione backbone |
| 7 | SeaTalk ng spur connection |
| 8 | Sea Talk ng connessione backbone |
Possibili sistemi
Nota: in un sistema autopilota SPX, la bussola fluxgate e il trasduttore di riferimento del timone devono essere collegati direttamente al computer di rotta e non all'iTC-5.
 |
|
| SISTEMA SEATALK BASE NG CON iTC-5 | |
| Numero di parte | Descrizione |
| 1 | Display dello strumento ST70 |
| 2 | 2 x i70 display dello strumento |
| 3 | Connettore a T SeaTalk ng terminato |
| 4 | Terminato iTC-5 |
| 5 | Trasduttore di riferimento timone |
| 6 | Trasduttore di profondità |
| 7 | |
| 8 | Trasduttore vento Raymarine o Rotavecta |
| 9 | Trasduttore di velocità e temperatura del mare |
 |
|
| SISTEMA SEATALK NG ESTESO CON iTC-5 | |
| Numero di parte | Descrizione |
| 1 | Display dello strumento ST70 |
| 2 | Controller pilota p70r |
| 3 | Display dello strumento i70 |
| 4 | Tranceiver AIS |
| 5 | Computer di rotta SPX (fornisce alimentazione a 12 V alla rete SeaTalkng) |
| 6 | Uomo in mare (MOB) |
| 7 | Connettore 5 vie SeaTalk ng |
| 8 | Trasduttore di riferimento timone (collegato tramite SPX) |
| 9 | |
| 10 | Display multifunzione con GPS integrato |
| 11 | Convertitore da SeaTalk a SeaTalk ng |
| 12 | iTC-5 |
| 13 | Terminato iTC-5 |
| 14 | Linguette di assetto |
| 15 | Dati del motore (collegati tramite adattatore devicenet) |
| 16 | Connettore SeaTalk ng a 5 vie terminato |
| 17 | Trasduttore di profondità |
| 18 | Trasduttore di velocità e temperatura del mare |
| 19 | Trasduttore vento Raymarine o rotavecta |
E70010
Riferimenti Specifici
- ean13
- 723193701164
