I cavi di rete Ethernet sono la spina dorsale della connettività moderna, sia in ambito domestico che industriale o marino. Comprendere le sigle UTP, FTP, STP e SFTP, insieme alle categorie Cat5e, Cat6, Cat7, Cat8, è essenziale per progettare un cablaggio stabile e resistente alle interferenze, soprattutto a bordo di imbarcazioni dove operano apparati elettronici potenti.
Cenni storici
I primi cavi a coppie intrecciate furono introdotti da Alexander Graham Bell nel 1881 per le linee telefoniche. L’intreccio delle coppie serviva a ridurre i disturbi di induzione elettromagnetica. Negli anni ’80, con l’avvento dello standard Ethernet IEEE 802.3, i cavi UTP divennero la base delle reti locali (LAN), evolvendosi poi con nuove schermature e categorie per supportare velocità sempre più elevate.
Tipologie di cavi Ethernet: UTP, FTP, STP e SFTP
- UTP (Unshielded Twisted Pair) – Non schermato. Economico e flessibile, ma sensibile alle interferenze. Usato in ambienti con basso rumore elettrico.
- FTP (Foiled Twisted Pair) – Ogni gruppo di coppie è avvolto da una lamina di alluminio per ridurre disturbi EMI. Ottimo compromesso per ambienti marini mediamente rumorosi.
- STP (Shielded Twisted Pair) – Ogni coppia è schermata singolarmente. Eccellente resistenza a interferenze e diafonia, ideale su yacht e sistemi radar.
- SFTP (Shielded Foiled Twisted Pair) – Doppia schermatura (lamina + treccia metallica). Massimo isolamento per installazioni professionali, backbone NMEA 2000 o RayNet.
Categorie dei cavi Ethernet: Cat5e, Cat6, Cat6a, Cat7, Cat8
Le categorie definiscono la capacità di trasmissione (larghezza di banda) e la velocità massima supportata dal cavo. Ecco un confronto sintetico:

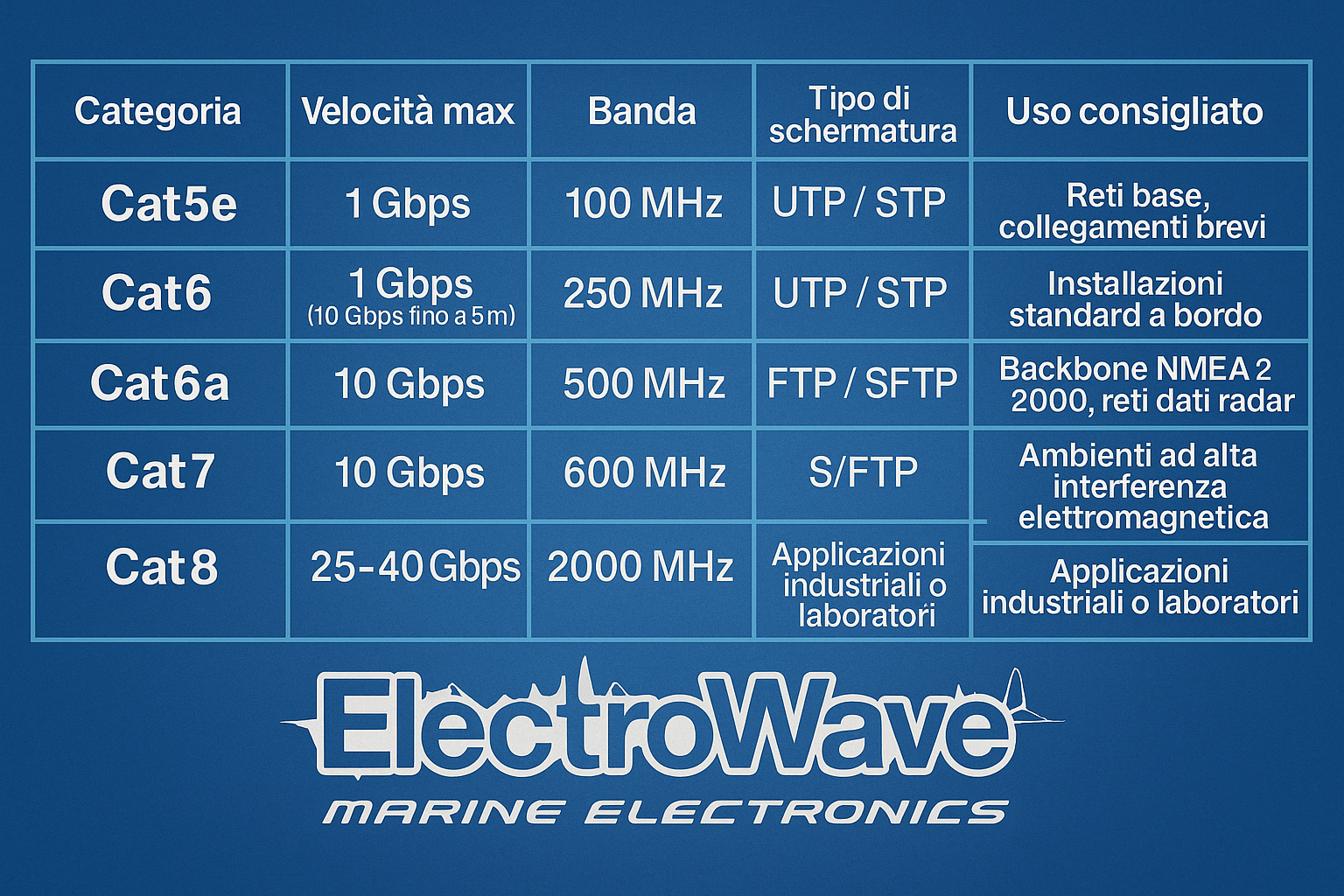

| Categoria | Velocità max | Banda | Tipo di schermatura | Uso consigliato |
|---|---|---|---|---|
| Cat5e | 1 Gbps | 100 MHz | UTP / FTP | Reti base, collegamenti brevi |
| Cat6 | 1 Gbps (10 Gbps fino a 55 m) | 250 MHz | UTP / STP | Installazioni standard a bordo |
| Cat6a | 10 Gbps | 500 MHz | FTP / SFTP | Backbone NMEA 2000, reti dati radar |
| Cat7 | 10 Gbps | 600 MHz | S/FTP | Ambienti ad alta interferenza elettromagnetica |
| Cat8 | 25–40 Gbps | 2000 MHz | S/FTP | Applicazioni industriali o laboratori |
Ambiti di utilizzo in ambito marino
Sulle imbarcazioni, la scelta del cavo giusto dipende dal tipo di impianto e dal livello di interferenze:
- Cat5e FTP: per connessioni Wi-Fi interne o piccoli chartplotter.
- Cat6 STP: per collegamenti radar o sonar a media distanza.
- Cat7 S/FTP: per dorsali Garmin, Raymarine, Simrad, Furuno o sistemi con lunghezze superiori a 20 m.
Consigli di installazione Electrowave
- Evitare curve strette o schiacciamenti del cavo per non alterare le impedenze.
- Usare connettori schermati RJ45 di tipo marino.
- Collegare a massa la schermatura solo da un’estremità per evitare loop di corrente.
- Conservare almeno 10 cm di distanza da cavi di potenza o alimentazione 12/24 V.
Conclusioni
Un cablaggio corretto è il cuore di ogni impianto di bordo. Scegliere il giusto tipo di cavo (UTP/FTP/STP/SFTP) e la categoria (Cat6 o superiore) garantisce trasmissioni dati affidabili, riduzione delle interferenze e massima efficienza dei sistemi elettronici marini.
