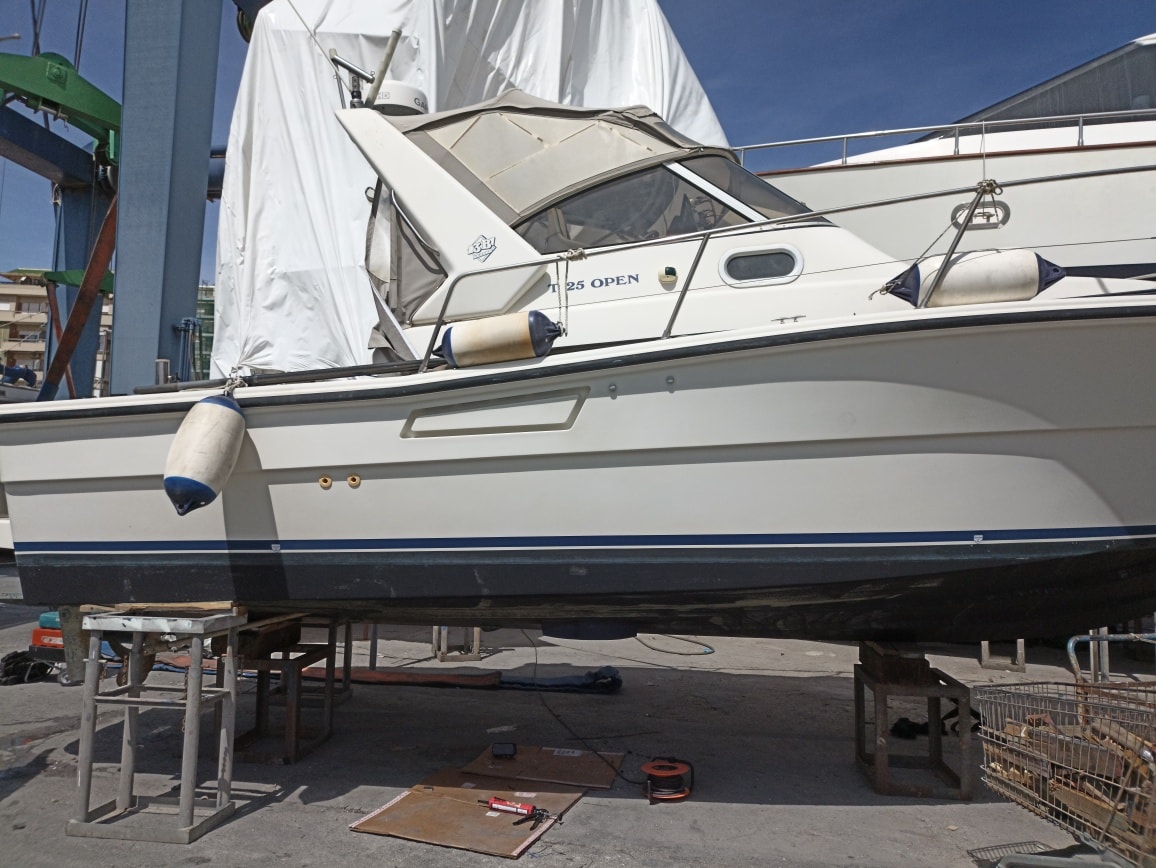

Garmin GPSMAP 8410xsv con GT24 e Airmar B260 – installazione su 3B-25

Progetto di integrazione su 3B-25 con Garmin GPSMAP 8410xsv, abbinato ai trasduttori GT24 (ClearVü + CHIRP tradizionale) e Airmar B260 (1 kW 50/200 kHz) per massimizzare la lettura del fondo in bassa/media profondità e il deep-water.

Strumentazione e obiettivi

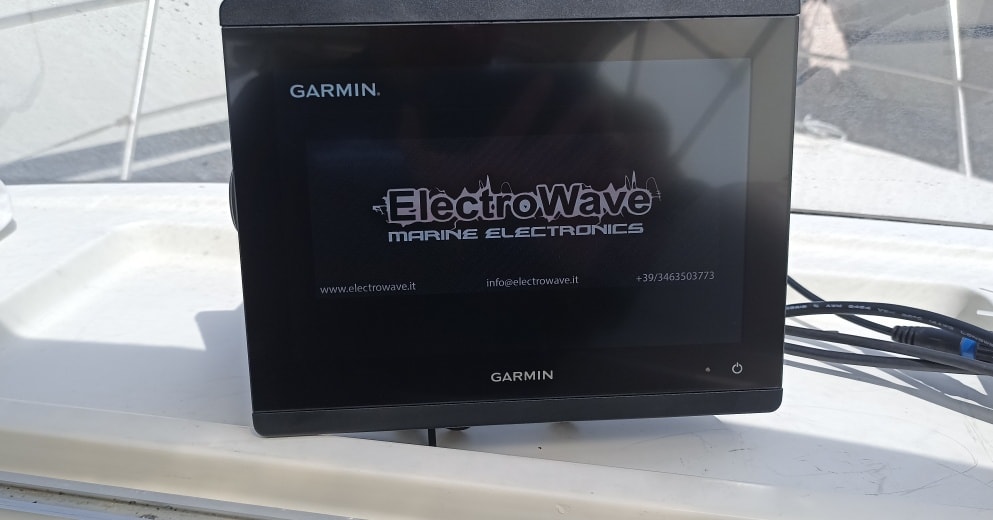

• GPSMAP 8410xsv: MFD 10” con sonar integrato, connettività NMEA 2000/Ethernet.
• GT24: imaging ClearVü ad alta definizione + CHIRP tradizionale per coste, secche e strutture.

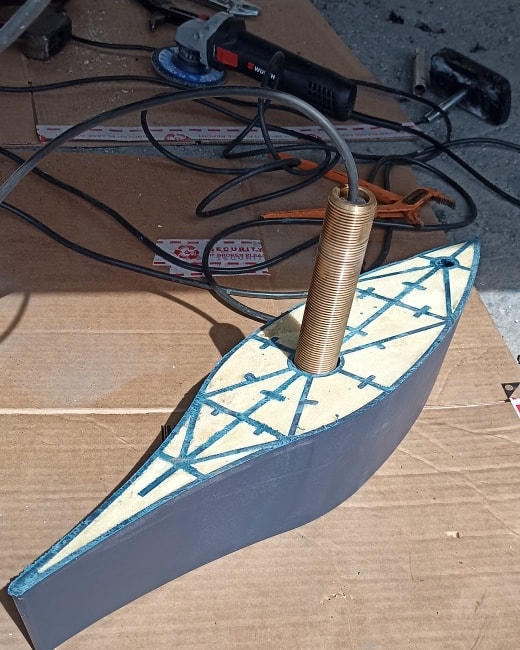

• Airmar B260: 1 kW 50/200 kHz per penetrazione e stabilità di traccia in velocità e nel profondo.

Cablaggio e rete

Cablaggi dedicati con linee alimentazione protette e dorsale NMEA 2000 per sensori di bordo. La rete Ethernet consente espansioni (radar, ulteriori MFD). Per l’uso combinato GT24 + B260 si adottano cavi/adapter ufficiali e selezione sorgente sonar da menu. L’eventuale integrazione di moduli esterni (es. UHD o black box 1 kW) viene dimensionata in base alla barca.

Configurazione sonar

• GT24: ClearVü per lettura strutture/branchi; CHIRP High-Wide per medio-basso fondale.
• B260: 50/200 kHz 1 kW per profondità importanti e tracciato stabile in andatura.
• Selezione sorgente e profili scena salvati (traina, ricerca secche, bolentino).

Test in mare e resa

In prova abbiamo verificato: target definition migliorata su medio fondale con GT24 e tenuta del fondo con B260 in velocità e profondità. Ottimizzate sensibilità, range e palette per garantire leggibilità in ogni condizione.

Electrowave: progettazione e integrazione Garmin

Electrowave cura dimensionamento, fornitura e installazione professionale dei sistemi Garmin Marine. Cablaggi certificati, settaggi sonar e collaudo in mare per ottenere il massimo da GPSMAP 8410xsv, GT24 e Airmar B260.

Electrowave – Progettazione, installazione e assistenza elettronica di bordo
