La rete SeaTalk NG: come funziona e come progettarla

SeaTalk NG (SeaTalkng, abbreviato STNG) è la rete dati che Raymarine usa per collegare display multifunzione, strumenti, autopilota, AIS, bussole e sensori. È basata sullo standard NMEA 2000: cambia la forma dei connettori, ma il protocollo è lo stesso, quindi con i cavi adattatori giusti si integrano anche dispositivi NMEA 2000 di altri marchi.

Raymarine kit iniziale SeaTalk NG
Raymarine Starter Kit SeaTalk NG / NMEA 2000

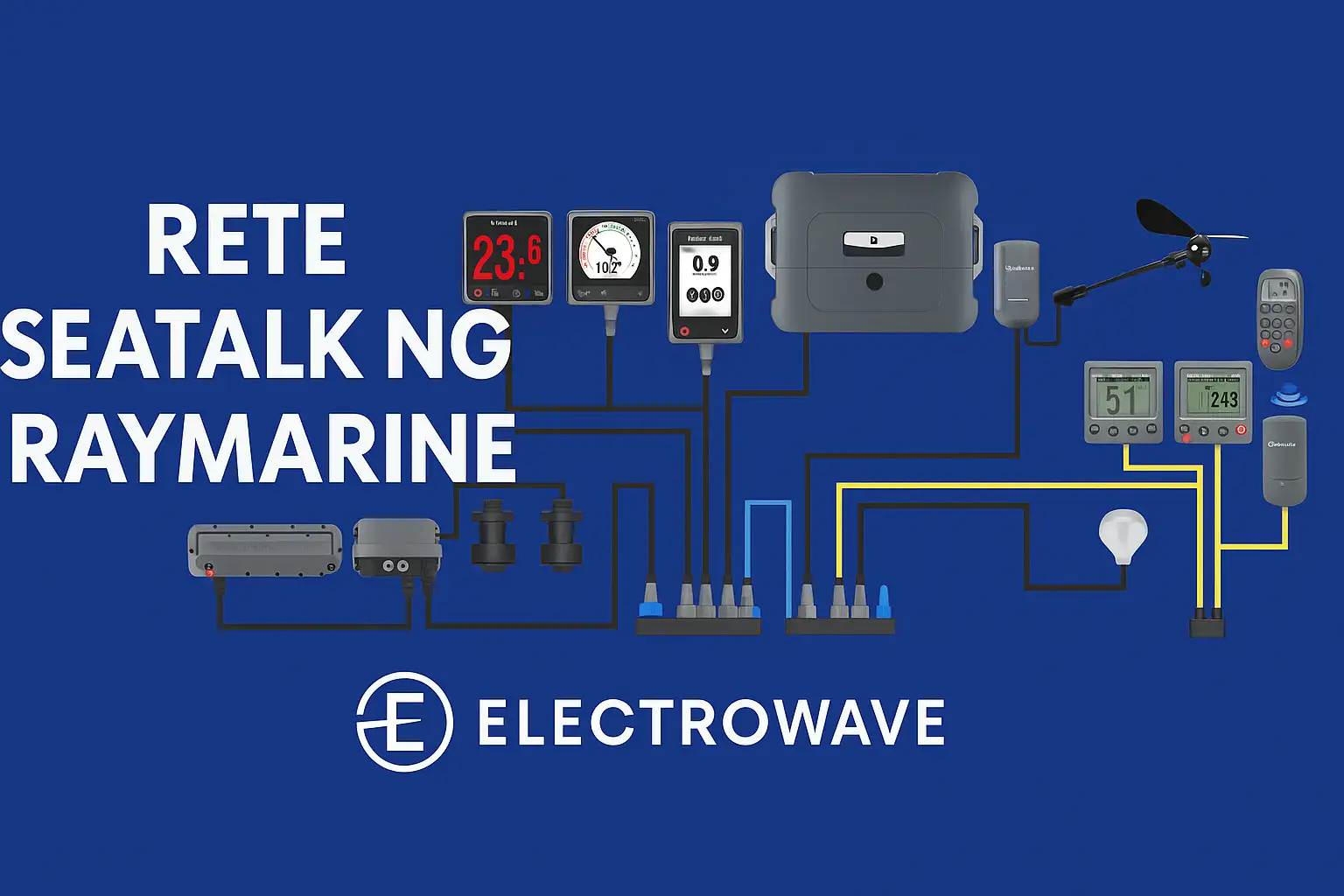

Come è fatta una rete SeaTalk NG

  • Backbone: la dorsale principale, che corre lungo la barca e a cui si collegano tutti i dispositivi.
  • Derivazioni (spur): i cavi che collegano ogni dispositivo al backbone tramite connettori a T o blocchi a 5 vie. Devono restare brevi.
  • Terminatori: uno a ciascuna estremità del backbone, indispensabili per il corretto funzionamento del bus. Due, non uno e non tre.
  • Alimentazione: la rete va alimentata a 12 V da un unico punto, con una linea protetta da fusibile.

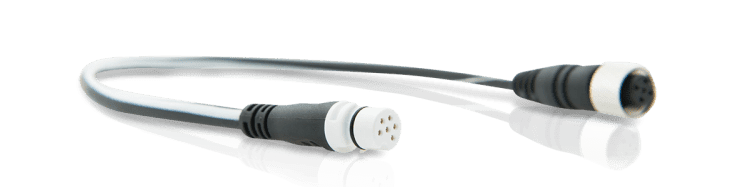

Cavo backbone Raymarine SeaTalk NG
Cavo backbone SeaTalk NG

Dati e larghezza di banda

SeaTalk NG trasporta dati "leggeri": profondità, velocità, vento, posizione, prua, motore, AIS, comandi dell'autopilota. Immagini radar, sonar, cartografia condivisa e video viaggiano invece sulla rete Ethernet RayNet, che lavora in parallelo. Un sistema completo usa quindi entrambe.

Compatibilità con SeaTalk 1 e NMEA 0183

Molte barche hanno ancora strumenti SeaTalk 1 o apparati NMEA 0183, come VHF datati. Non serve sostituirli tutti: esistono convertitori e kit adattatori per portarne i dati sulla rete SeaTalk NG. Bisogna però verificare quali dati vengono convertiti e in quale direzione.

Kit adattatore Raymarine SeaTalk 1 a SeaTalk NG
Kit adattatore SeaTalk 1 → SeaTalk NG per integrare strumenti datati

Errori da evitare

  • Terminatori mancanti o in numero sbagliato: causano dati intermittenti e dispositivi che compaiono e scompaiono.
  • Più punti di alimentazione della rete: creano problemi di massa e assorbimenti anomali.
  • Derivazioni troppo lunghe al posto di un backbone ben posato.
  • Connettori non inseriti a fondo o lasciati senza tappo in zone umide.

Il consiglio del tecnico

Quando una rete dà problemi, la prima misura da fare è sulla terminazione: a rete spenta, tra i conduttori dati del bus devono risultare circa 60 ohm, cioè i due terminatori da 120 ohm in parallelo. Un valore vicino a 120 ohm indica un terminatore mancante, uno intorno a 40 ohm un terminatore di troppo. Poi controlla la tensione di alimentazione al dispositivo più lontano.

Progettazione e installazione

Trovi cavi, connettori e kit nella categoria cavi e componenti SeaTalk NG. Per la parte Ethernet leggi la guida allo switch Raymarine RNS-5. Siamo Premier Dealer Raymarine al Porto Turistico di Roma: progettiamo e installiamo reti di bordo complete.

Per assistenza, preventivi o una verifica di compatibilità scrivi a info@electrowave.it oppure usa il pulsante WhatsApp del sito (in basso a destra, negli orari di assistenza).
