Raymarine RNS-5: lo switch di rete RayNet per sistemi Axiom

Un sistema Raymarine moderno usa la rete Ethernet RayNet per scambiare cartografia, immagini radar, sonar e video tra display e moduli. Ogni display Axiom ha un numero limitato di porte: quando si aggiungono un secondo display, un radar, un modulo sonar e una telecamera termica, serve uno switch. Il Raymarine RNS-5 (codice A80731) è lo switch RayNet a 5 porte pensato proprio per questo.

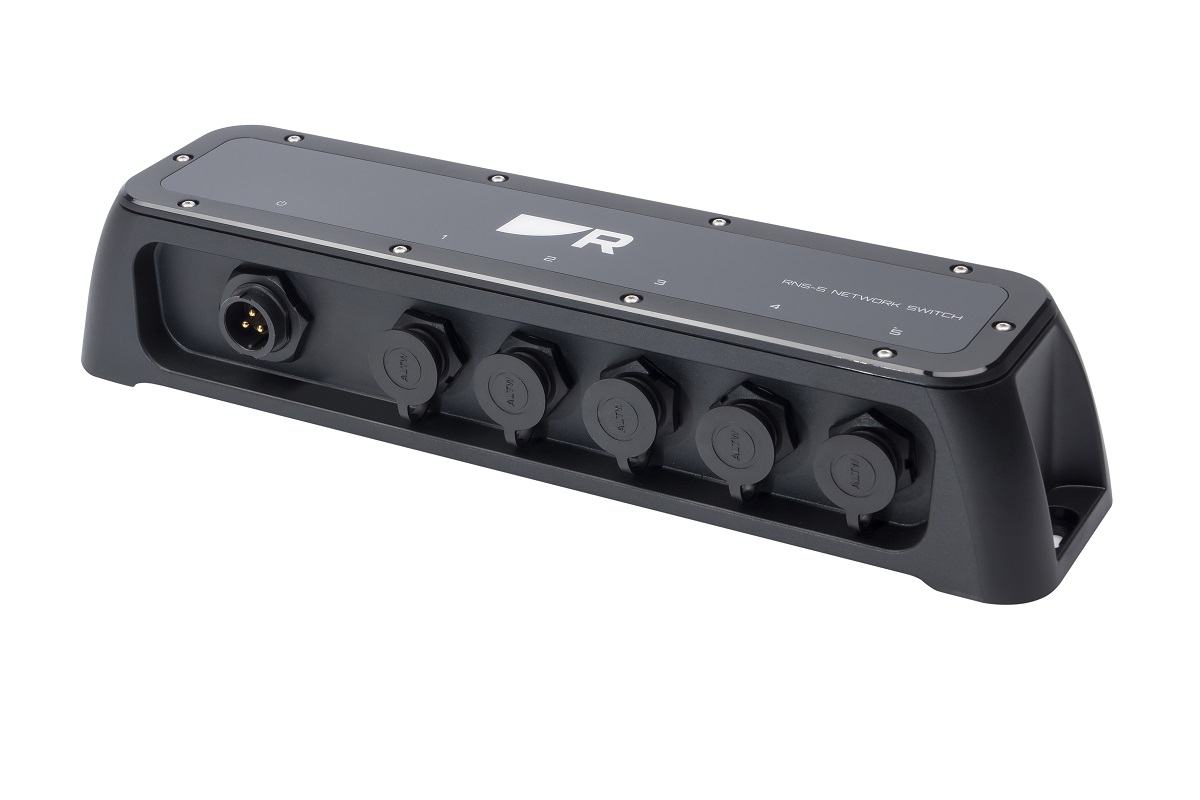

Raymarine RNS-5 switch di rete RayNet 5 porte
Raymarine RNS-5 (A80731): switch RayNet a 5 porte stagne

Specifiche principali

  • 5 porte RayNet stagne, con velocità gigabit.
  • Alimentazione 12 o 24 V DC (range di funzionamento 10,8-31,2 V) e consumo massimo di 3 W a 12 V.
  • Protezione IPX6 e IPX7: può essere installato anche in zone esposte.
  • Montaggio a paratia con viti M4 incluse.
  • Switch non gestito: si collega e funziona con i dispositivi Raymarine, senza configurazione.
  • Due RNS-5 possono essere collegati in cascata per sistemi più grandi.

Cosa si può collegare

Raymarine indica la compatibilità con display Axiom, radar e moduli sonar, telecamere IP e termocamere Teledyne FLIR, sistemi di controllo digitale YachtSense e il router YachtSense Link.

Radar Raymarine Cyclone
Raymarine Cyclone: uno dei dispositivi da collegare in rete

Quando serve uno switch

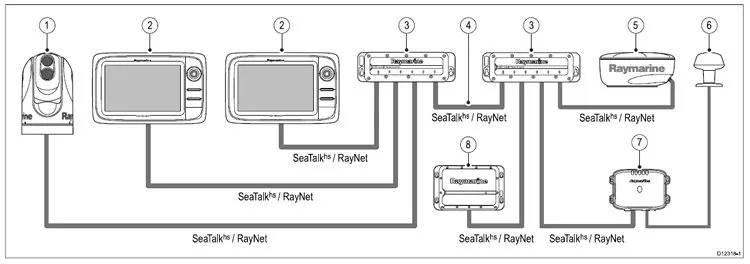

Con un solo display e un radar spesso bastano le porte del display. Lo switch diventa necessario quando i dispositivi di rete superano le porte disponibili, quando i display sono più di uno e devono condividere sensori, oppure quando vuoi una topologia a stella: tutti i dispositivi collegati allo switch, così lo spegnimento di un display non interrompe la comunicazione degli altri.

Raymarine Axiom 2 Pro S
Raymarine Axiom 2 Pro S: sonar CHIRP 100 W integrato

Il consiglio del tecnico

Disegna la rete prima di posare i cavi: elenca i dispositivi, le distanze e la posizione dello switch, possibilmente baricentrica rispetto a display e moduli. Usa cavi RayNet della lunghezza giusta, evitando adattatori e prolunghe inutili, e alimenta lo switch da una linea protetta che resti attiva quando l'elettronica è accesa.

Installazione e assistenza

Siamo Premier Dealer Raymarine e centro assistenza Raymarine al Porto Turistico di Roma. Progettiamo e installiamo reti RayNet complete. Leggi anche la nostra guida al radar Raymarine Cyclone.

Per assistenza, preventivi o una verifica di compatibilità scrivi a info@electrowave.it oppure usa il pulsante WhatsApp del sito (in basso a destra, negli orari di assistenza).
