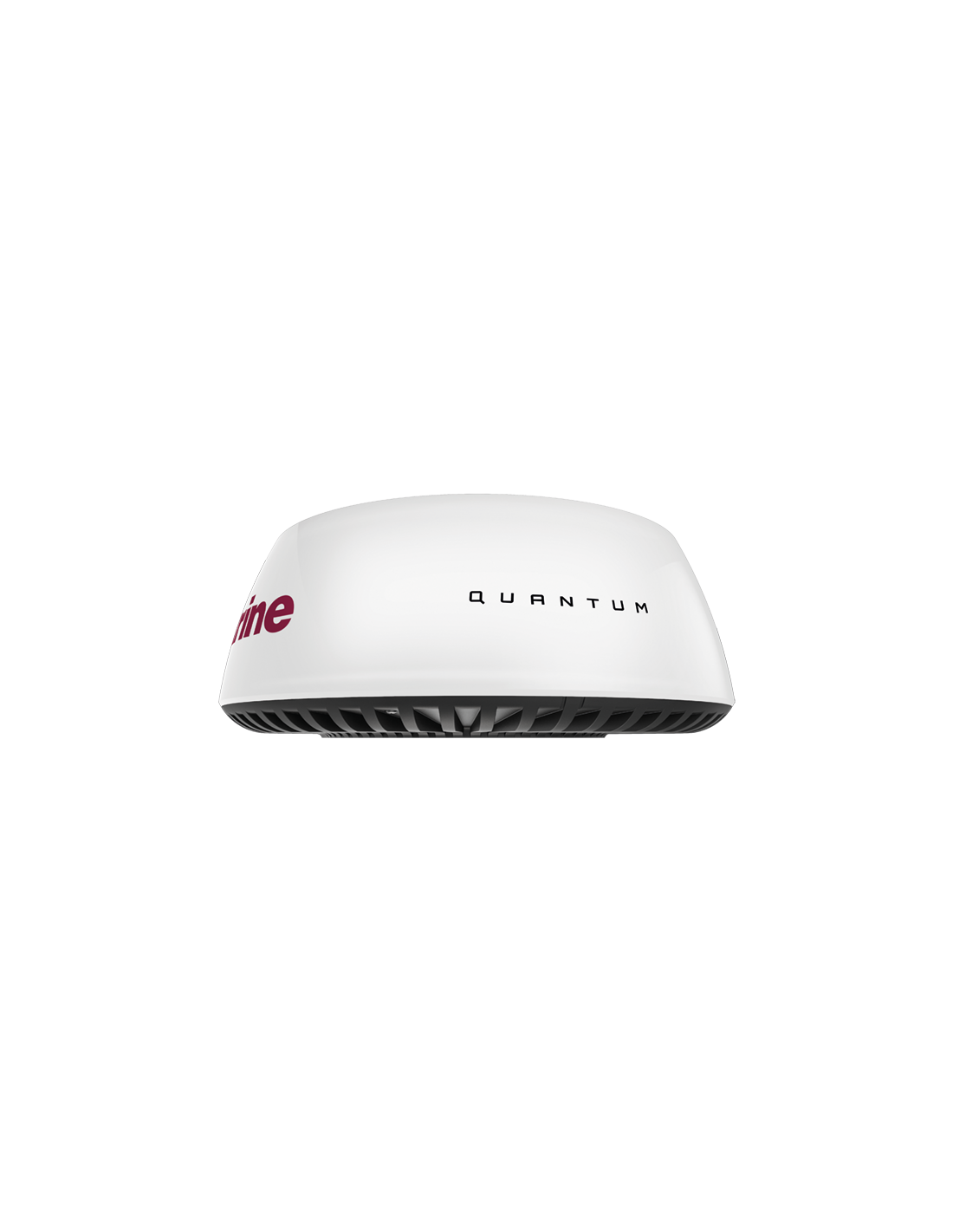

Radar wireless CHIRP Quantum™ Raymarine

Il radar Quantum Raymarine, realizzato da FLIR, rappresenta la nuova generazione di radar marini dotati di tecnologia a compressione d'impulsi CHIRP.

Il radar Quantum stabilisce un nuovo standard per radar compatti allo stato solido e fornisce un imaging di livello superiore, sia a lungo che a brevissimo raggio. Il Wi-Fi integrato e la sezione di cavo inferiore semplificano l’installazione, mentre il nuovo design, dal peso minore e con una maggiore efficienza energetica, riduce le emissioni a vantaggio della sicurezza e consente un consumo energetico notevolmente ridotto.

Compressione di impulsi CHIRP

• Eccellente individuazione a corto raggio e maggior dettaglio dei bersagli con un cono d'ombra di soli 6 m
• La compressione d'impulsi CHIRP consente di concentrare una quantità di energia maggiore su ciascun bersaglio, garantendo immagini di qualità superiore a distanze maggiori

Rilevamento dei bersagli piccoli

La tecnologia a compressione di impulsi CHIRP di Quantum identifica i bersagli piccoli, appena visibili, anche quando posizionati nelle vicinanze di echi forti.

Visione immediata

La tecnologia a stato solido Quantum è pronta all'uso in pochi secondi, senza nessun lungo periodo di avviamento.

Installazione semplificata

• Semplice connessione Wi-Fi tra Quantum e qualsiasi display multifunzione dotato di Raymarine LightHouse II
• Il diametro ridotto del cavo di alimentazione di Quantum ne permette l'installazione in spazi limitati
• Facile da aggiornare – Le viti di Quantum sono disposte come nei radar di vecchia generazione. Il cavo adattatore opzionale di Quantum elimina la necessità di effettuare il passaggio di nuovi cavi

Design leggero ad alta efficienza energetica

• Pesa il 50% in meno rispetto ai radar magnetron tradizionali
• Emissioni sicure grazie al trasmettitore radar a stato solido a ridotto consumo energetico di Quantum
• Consumo energetico estremamente ridotto (17 watt in trasmissione e 7 watt in standby)
• Maggiore durata della batteria dell'imbarcazione durante la navigazione a vela

Dati tecnici radar CHIRP Quantum™

	SPECIFICHE GENERALI
Tensione di alimentazione	12 o 24 Vcc (Min: 10,8 V, Max: 31,2 V)
Connessione in rete	Wi-Fi o Ethernet via cavo (RayNet)
Tipo di antenna	Array di patch
Consumi	In trasmissione 17 W; in attesa 7 W; in sospensione 2 W
Portata	Da 1/16 a 24 miglia nautiche
Frequenza di trasmissione	Da 9354 a 9446 MHz
Potenza di uscita di picco	20 W
Duplexer	Circolatore
Ampiezza impulsi (3 dB)	Da 40 ns a 14,7 μs
Lunghezze CHIRP	Da 400 ns a 20 μs
Larghezza di banda CHIRP	Fino a 32 MHz
Larghezza di banda IF	26 MHz
Rumore	Meno di 4 dB
Max. Intervallo portata	Da 1/16 a 24 miglia nautiche
Ampiezza fascio (nominale)	4,9º orizzontale e 20º verticale
Polarizzazione	Orizzontale
Impermeabilità	IPX6
Peso	5,6 kg (12,3 libb.)

Informazioni per ordinare il radar CHIRP Quantum™

	INFORMAZIONI PER GLI ORDINI
Codice articolo:	Descrizione:
T70243	Quantum Q24C Radome con Wi-Fi e Ethernet. Cavo di alimentazione da 10 m e cavo dati da 10 m inclusi
E70210	Quantum Q24C Radome con Wi-Fi e Ethernet. Cavo di alimentazione da 10 m incluso
