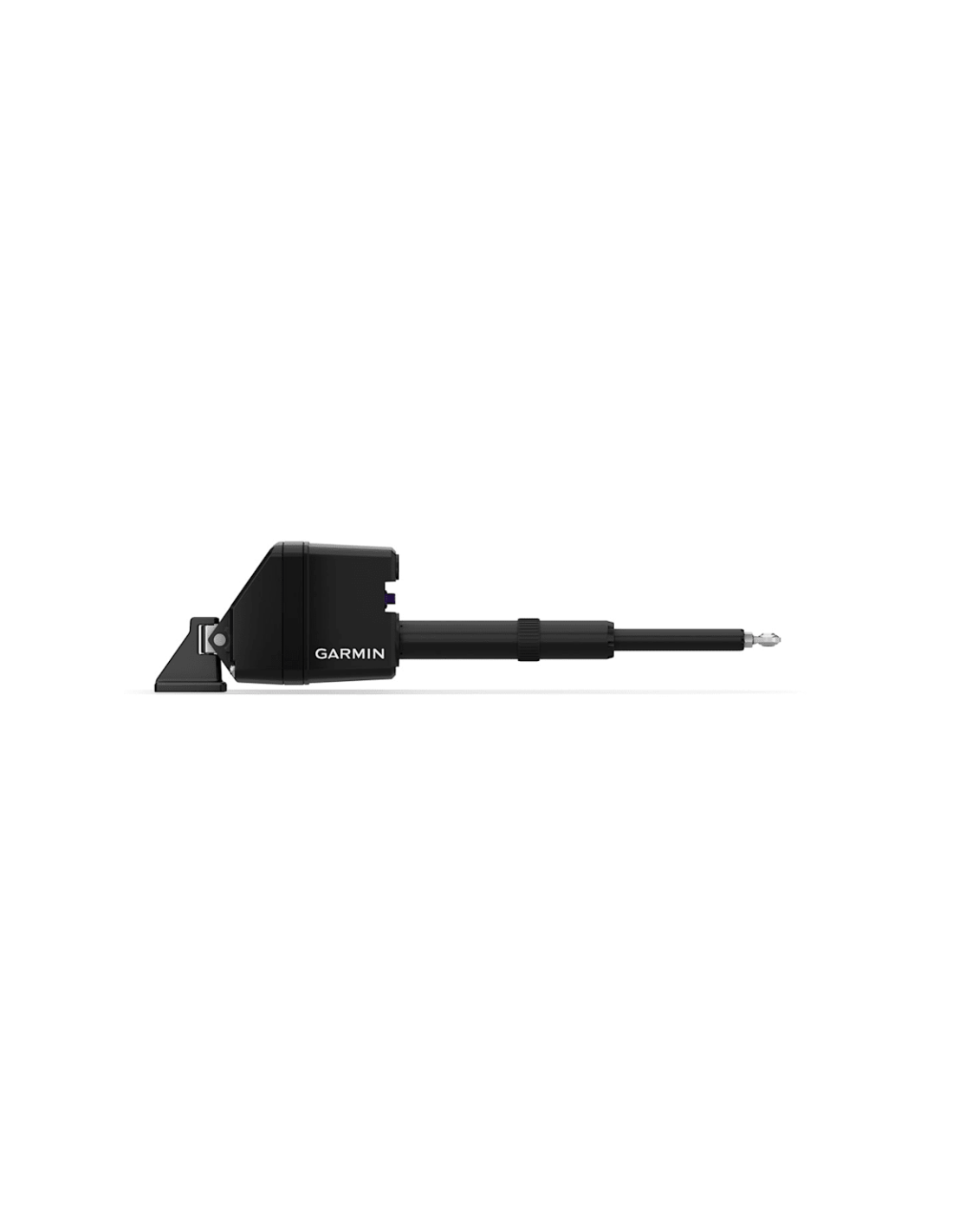

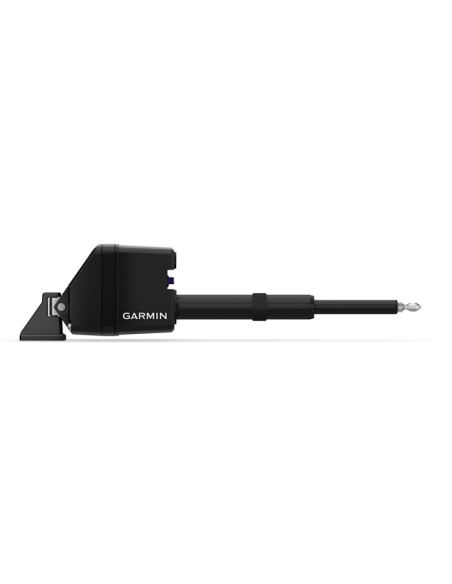

Garmin SmartDrive Attuatore Autopilota

Garmin SmartDrive Attuatore Autopilota

Garmin SmartDrive è un attuatore lineare progettato per sistemi di pilota automatico destinati a barche a vela e catamarani. Questa configurazione comprende esclusivamente l'attuatore SmartDrive, senza il Reactor 40 Corepack e senza il display GHC 50.

Il riferimento Garmin di questa versione è 010-02794-12.

Attuatore lineare brushless

SmartDrive utilizza un motore lineare brushless con ECU integrata e sensore di feedback del timone. L'integrazione dei componenti nell'attuatore consente di ridurre il numero di cavi e componenti esterni necessari per l'installazione.

Garmin ha progettato SmartDrive con un formato simile a quello di altri attuatori lineari, rendendolo adatto anche agli interventi di retrofit e alla sostituzione di attuatori compatibili.

Prestazioni

L'attuatore SmartDrive è progettato per applicazioni su imbarcazioni a vela e catamarani fino a 45 piedi, con un dislocamento massimo di 33.000 lb (15.000 kg).

La spinta massima dichiarata da Garmin raggiunge 1.050 lb.

• Motore lineare brushless
• ECU integrata
• Sensore di feedback del timone
• Spinta massima fino a 1.050 lb
• Imbarcazioni fino a 45 piedi
• Dislocamento massimo di 33.000 lb (15.000 kg)

Soluzione per retrofit

Grazie al formato simile a quello degli altri attuatori lineari, SmartDrive è stato progettato per semplificare le installazioni di retrofit. L'attuatore può essere utilizzato come parte di un nuovo sistema Reactor 40 Sail oppure in configurazioni compatibili che richiedono l'attuatore SmartDrive.

La compatibilità con l'imbarcazione e con il sistema di governo deve essere verificata prima dell'installazione.

Integrazione con Garmin Reactor 40

Lo SmartDrive può essere utilizzato con il sistema Reactor 40 Sail. Il Corepack Reactor 40 con SmartDrive comprende la CCU con AHRS a stato solido a 9 assi e, nella configurazione con display, lo strumento autopilota GHC 50.

Il sistema Reactor 40 supporta inoltre il collegamento in rete tramite NMEA 2000 e l'integrazione con dispositivi Garmin compatibili.

Controllo e funzioni di navigazione

Quando integrato con un sistema Reactor 40 compatibile e con gli opportuni dispositivi Garmin, SmartDrive può essere utilizzato per le funzioni di pilota automatico dedicate alla navigazione a vela.

Con un sensore gWind compatibile sono disponibili funzioni come il mantenimento dell'angolo rispetto al vento e le manovre di virata e abbattuta, con velocità e risposta regolabili.

Configurazione

Questa versione è la configurazione Actuator Only della gamma Garmin SmartDrive. Non comprende il Reactor 40 CCU, il display GHC 50 o gli altri componenti del Corepack.

Per realizzare un sistema completo di pilota automatico è quindi necessario utilizzare SmartDrive insieme ai componenti Garmin compatibili previsti per la specifica installazione.

Contenuto della confezione

• SmartDrive
• Kit di montaggio
• Documentazione
