Garmin Reactor 40 Sail SmartDrive senza display

Garmin Reactor 40 Sail SmartDrive senza display

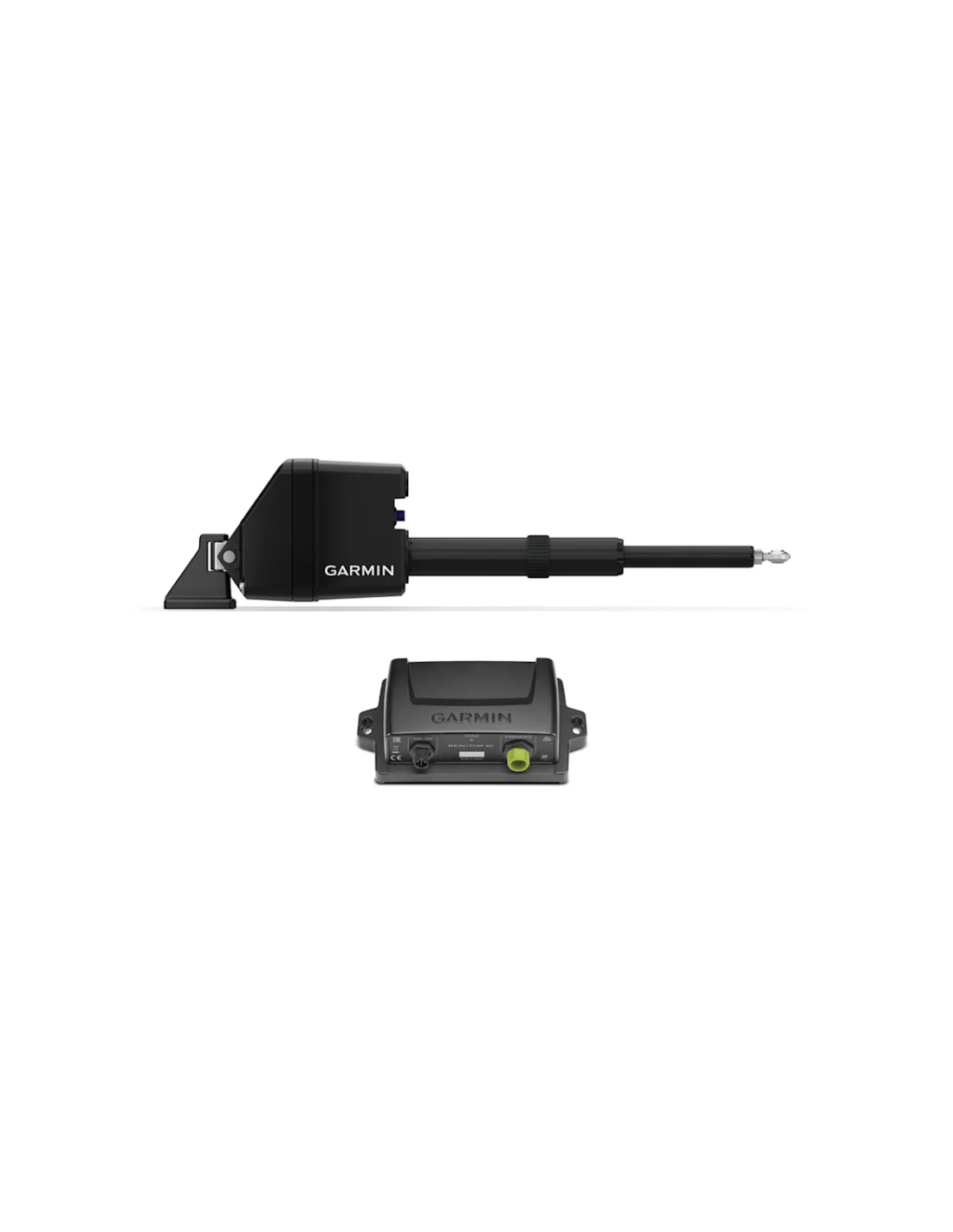

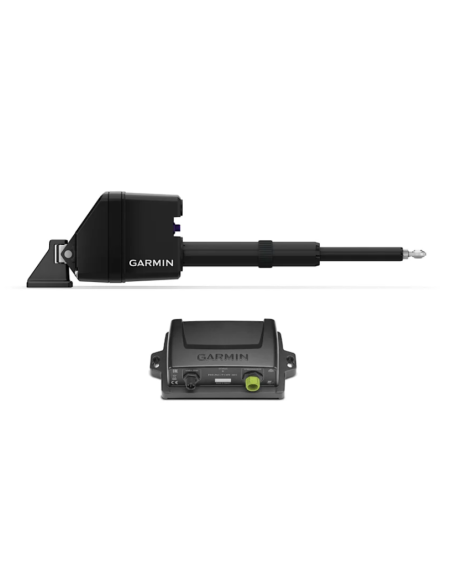

Il Garmin Reactor 40 Sail Corepack con SmartDrive è un sistema di pilota automatico progettato per barche a vela e catamarani. Questa configurazione comprende il sistema Reactor 40 e l'attuatore lineare SmartDrive, ma viene fornita senza lo strumento autopilota GHC 50.

Il riferimento Garmin di questa configurazione è 010-00705-97.

La versione senza display è indicata per installazioni nelle quali il controllo del pilota automatico viene effettuato tramite dispositivi Garmin compatibili oppure quando il GHC 50 viene acquistato separatamente.

Attuatore SmartDrive

Il sistema utilizza l'attuatore lineare SmartDrive, sviluppato da Garmin per i sistemi di pilota automatico destinati a imbarcazioni a vela e catamarani.

SmartDrive integra in un'unica unità un motore brushless, l'ECU e il sensore di feedback del timone. Questa architettura riduce il numero di componenti e di collegamenti esterni e contribuisce a semplificare l'installazione.

L'attuatore è progettato anche per facilitare gli interventi di retrofit, grazie a un formato simile a quello degli attuatori lineari tradizionali.

Caratteristiche SmartDrive

• Attuatore lineare brushless
• ECU integrata
• Sensore di feedback del timone integrato
• Spinta massima fino a 1.050 lb

Reactor 40 Sail

Il Reactor 40 Sail utilizza una CCU dotata di AHRS a stato solido a 9 assi. Il sistema è progettato per fornire un controllo preciso del timone e mantenere la rotta dell'imbarcazione durante la navigazione.

Il sistema può essere integrato con dispositivi Garmin compatibili tramite la rete NMEA 2000.

Progettato per barche a vela e catamarani

Il Reactor 40 Sail Corepack con SmartDrive è progettato per imbarcazioni a vela e catamarani fino a 45 piedi, con un dislocamento massimo di 33.000 lb (15.000 kg).

La configurazione del sistema e l'attuatore devono essere verificati in funzione della specifica timoneria dell'imbarcazione e degli eventuali accessori richiesti.

Funzioni per la navigazione a vela

Con i dispositivi Garmin compatibili e i relativi sensori, il Reactor 40 Sail può supportare funzioni dedicate alla navigazione a vela, tra cui il mantenimento dell'angolo rispetto al vento e le manovre automatiche di virata e abbattuta.

Le funzioni disponibili dipendono dalla configurazione dell'impianto e dai dispositivi Garmin collegati.

Integrazione Garmin

Il Reactor 40 Corepack con SmartDrive può essere integrato con dispositivi Garmin compatibili attraverso la rete NMEA 2000.

Il sistema è inoltre compatibile con diversi dispositivi di controllo Garmin, tra cui il telecomando wireless Reactor 40, la tastiera autopilota APK 10 e alcuni smartwatch nautici quatix compatibili.

Configurazione senza display GHC 50

Questa versione viene fornita senza il GHC 50. Garmin identifica infatti questa configurazione come “Without Display”, mentre la versione con display include lo strumento autopilota GHC 50.

Il GHC 50 può essere acquistato separatamente per aggiungere un'interfaccia touchscreen dedicata al controllo del pilota automatico.

Installazione e retrofit

L'architettura SmartDrive è stata sviluppata per ridurre il numero di cavi e componenti esterni rispetto alle configurazioni tradizionali. L'ECU integrata nell'attuatore e il sensore di feedback del timone contribuiscono a semplificare l'installazione.

La soluzione è particolarmente interessante anche per interventi di retrofit su impianti di pilota automatico esistenti, previa verifica della compatibilità con la timoneria dell'imbarcazione e con gli accessori richiesti.
