Come funziona un fishfinder (ecoscandaglio)

Un ecoscandaglio, o fishfinder, è un dispositivo che utilizza onde sonore per rilevare la profondità del fondale e identificare oggetti sott'acqua, come pesci e ostacoli. Ecco come funziona:

1. Emissione di onde sonore: l'ecoscandaglio invia impulsi sonori verso il fondo del mare o del lago tramite un trasduttore.
2. Riflessione delle onde: quando le onde sonore incontrano un oggetto (come un pesce o il fondale), vengono riflesse indietro verso il trasduttore.
3. Ricezione e interpretazione: il trasduttore riceve le onde riflesse e il dispositivo le elabora per creare un'immagine del fondale e degli oggetti presenti nell'acqua.
4. Visualizzazione: le informazioni raccolte vengono visualizzate su uno schermo, dove è possibile vedere la profondità, la struttura del fondale e la presenza di pesci.

Differenze tra ecoscandaglio Monotono e CHIRP

Gli ecoscandagli, e di conseguenza i trasduttori, possono essere di 3 tipologie: MONOTONO, CHIRP o MULTIBEAM. Monotono e CHIRP differiscono principalmente nel modo in cui inviano e ricevono i segnali sonar.

Ecoscandaglio Monotono

1. Frequenza singola o doppia: utilizza una o due frequenze fisse (ad esempio 50 kHz e/o 200 kHz).
2. Dettaglio limitato: immagini sonar meno definite, impulsi a frequenze specifiche.
3. Profondità e ampiezza: frequenze più alte offrono maggiore dettaglio ma minore profondità, quelle più basse penetrano di più ma con meno dettaglio.

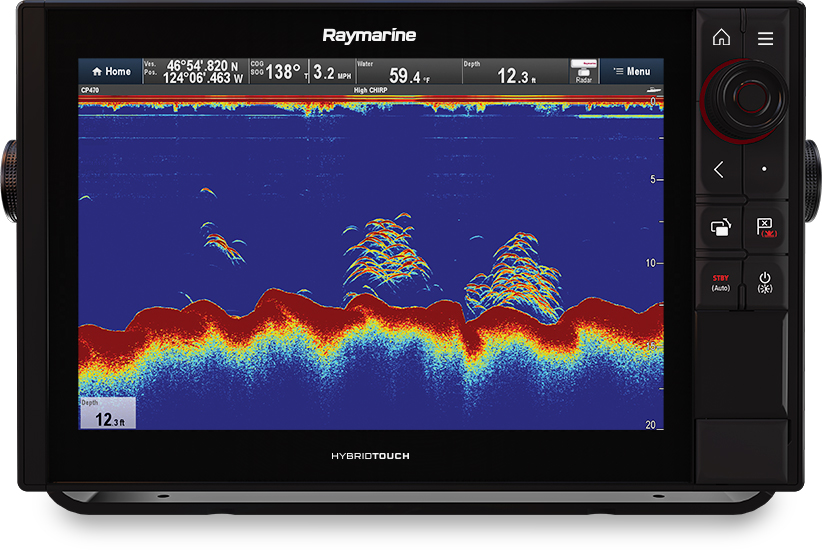

Ecoscandaglio CHIRP

1. Ampio spettro di frequenze: invia una gamma continua di frequenze (es. da 28 kHz a 210 kHz).
2. Maggiore dettaglio: immagini sonar nitide e dettagliate grazie all’analisi di più frequenze.
3. Migliore separazione degli oggetti: pesci e strutture distinguibili con maggiore precisione.

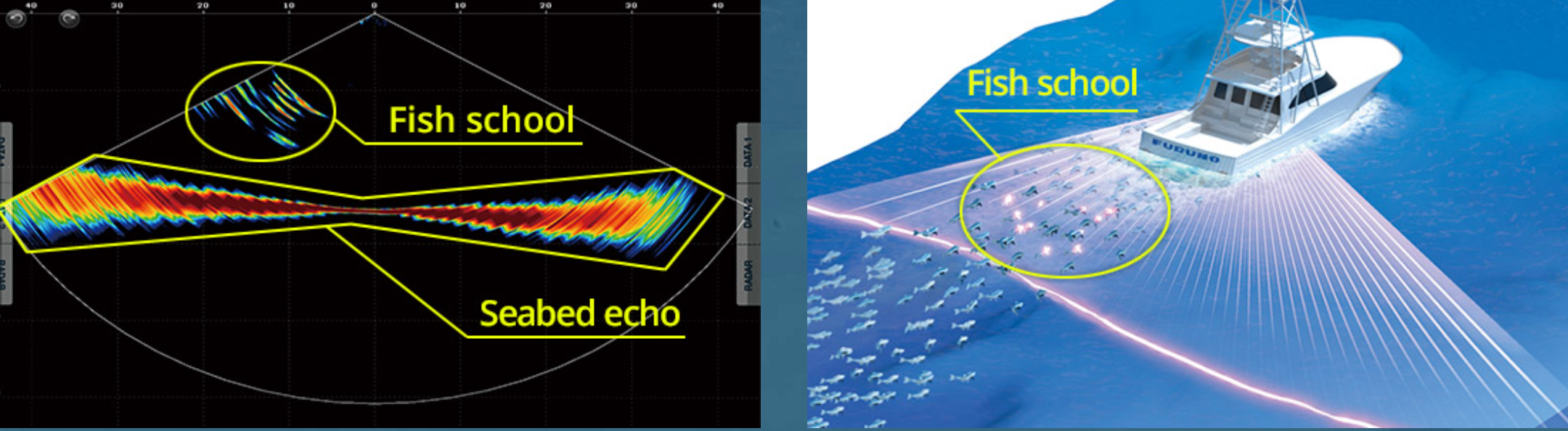

Ecoscandagli Multibeam e Side Scan

Gli ecoscandagli multibeam utilizzano più fasci di onde sonore per creare immagini 3D dettagliate del fondale marino. Sono strumenti avanzati ideali per la mappatura e la navigazione sicura.

• Copertura ampia: numerosi fasci sonori per coprire una vasta area in un solo passaggio.
• Alta risoluzione: immagini dettagliate e precise.
• Efficienza: raccolgono dati rapidamente, riducendo il tempo delle indagini.
• Applicazioni varie: idrografia, pesca professionale, ricerca scientifica.

Una variante più economica è il sonar a scansione laterale, utile per mappare il fondale e individuare relitti o strutture sommerse.

Tecnologie avanzate

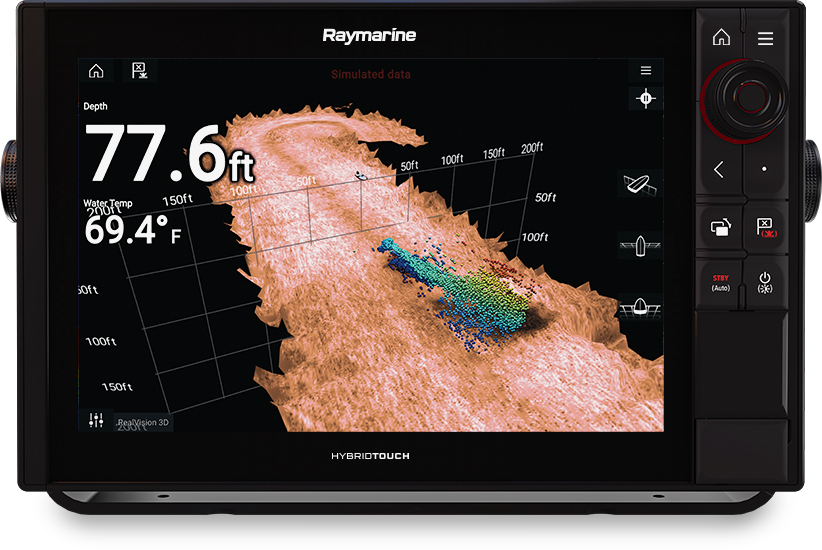

RealVision 3D

La tecnologia RealVision 3D di Raymarine combina CHIRP, DownVision™, SideVision™ e sonar 3D in un unico trasduttore per una visione tridimensionale dettagliata.

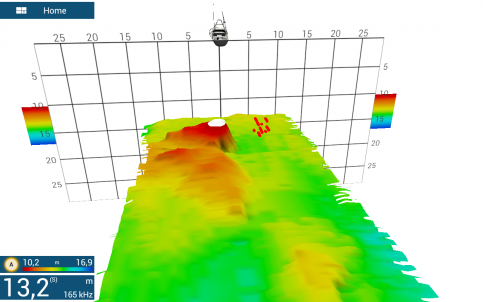

Furuno DFF3D

Il Furuno DFF3D offre vista a 120° e rilevamento fino a 300 m di profondità, modalità di visualizzazione multiple e stabilizzazione dell’immagine.

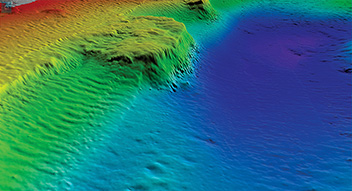

WASSP Wide Angle Sonar

Il sistema WASSP è ideale per mappature 3D in tempo reale ad alta risoluzione e velocità di profilazione elevata, molto apprezzato in ambito professionale.

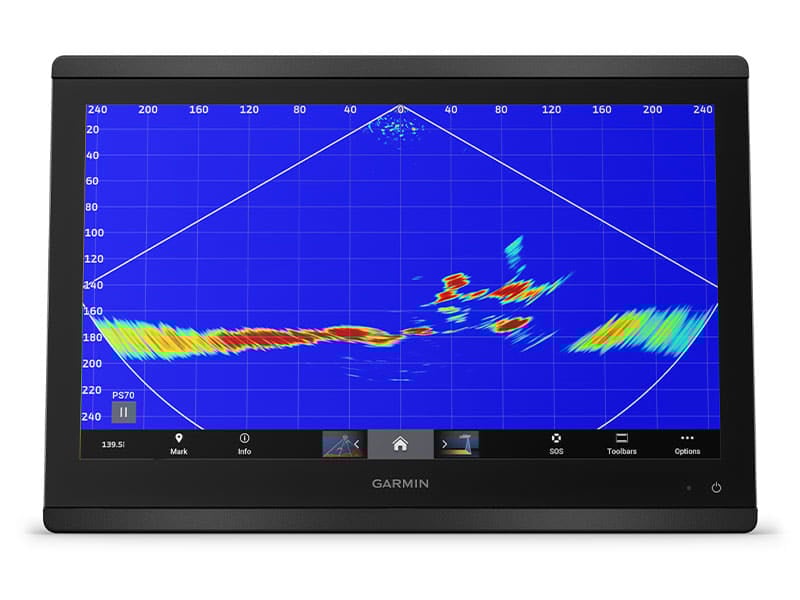

Garmin Panoptix PS70

Il Garmin Panoptix PS70 offre immagini sonar in tempo reale fino a 300 m di profondità, con tecnologie RapidReturn™ e RealVü™ 3D per pescare con la massima precisione.
